摘要:本文涉及了160吨/小时的锅炉房的煤场面积,输煤皮带的计算及灰渣量的计算,其中灰渣部分单独计算了70吨/小时的灰量和渣量,90吨/小时的渣量,160吨/小时的灰量。
关键词:煤场面积,输煤皮带计算煤耗,灰渣量,灰量,渣量
前言:煤场面积与进场煤的运输方式有关,灰渣量灰渣量与煤的灰份大小和燃烧方式有关,常用数据的选取由相关数据表给出。
1.煤场面积的计算:
由煤厂面积计算公式
f—煤场面积( m2)
q—煤堆储煤量(t),按进场煤的运输方式计算,火车或船舶运输贮存10~25天锅炉最大耗煤量,取15天。160吨/小时额定蒸汽对应最大煤耗量(对链条锅炉,吨汽煤耗取值0.17t/t):
q=9792(t)
n—煤堆通道占用面积系数,火车运煤取1.3
k—煤堆形状系数,梯形取值0.7~0.8。这里取0.8
h—煤堆高度(m),由表1-1取值2.5m
ρ—煤的堆积密度(t/m3),由表1-2取值0.8
于是
即:火车给总蒸发量为160吨/小时的锅炉房运煤,按储煤15天,需要煤场面积为7956平方米。
我场常用煤的资料:
灰份aar:17.52%, 挥发份vdaf:22.48%, 水份mar:11.73%
低位发热量qar.net:22652.8kj/kg,,固定炭c:48.27%
根据附表2-1我国工业锅炉用煤分类表,其为ⅲ类烟煤
1.2.贮煤场的装卸机械设备

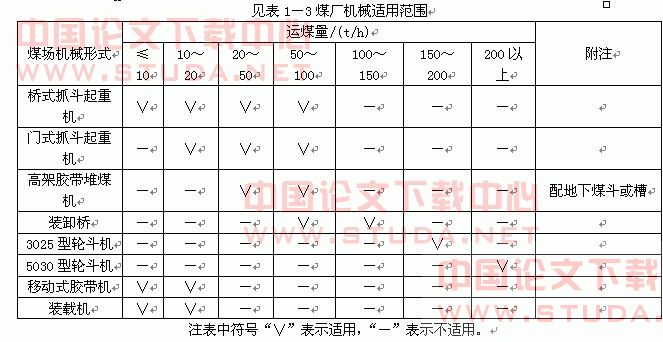

见附表1-3煤厂机械适用范围
2.输煤皮带
锅炉计算燃煤吨汽煤耗:0.17t/t
锅炉房160t/h额定蒸发量为最大连续蒸发量,则该锅炉房小时煤耗
0.17×160=27.2t/h
则锅炉房24小时最大煤耗q1:
0.17×160×24=652.8t
输煤皮带额定输送量计算公式:
q=k×b2×v×ρ
q—额定输送量 (t/h)
k—按倾角β=20°槽形(有托辊)计算查表取值:320
b—皮带宽度,500mm,计算取值0.5m
v—带速,最大值2m/s,经验取值1.0m/s。
ρ—煤堆积密度(散装),依据附表1-2煤堆积密度和安息角,取值:0.8t/m3,
则输煤皮带额定输送量q:
q=320×0.52×1×0.78=62.4t/h>27.2t/h
皮带昼夜工作时间t为
昼夜最大煤耗q1/输煤皮带额定输送量q:
t=q1/q=652.8/62.4=10.46小时
即输煤皮带在带速v=1.0m/s的工况下,额定输送量大于锅炉房额定煤耗量,且皮带昼夜工作时间t为10.46小时, 满足生产需要。
3.灰渣量的计算;
锅炉灰渣量的大小与煤的灰份大小和燃烧方式有关,每台锅炉的灰渣量可以按照下式计算;
g=gm【aar÷100 +(qnet.ar×q4)÷(33870×100)】
g——煤台锅炉的灰渣量(t/h)
gm——锅炉最大连续蒸发量时的实际煤耗量(t/h)
aar——燃煤收到基灰份(%),依据煤质资料,aar=17.52
qnet.ar——燃煤收到基低位发热量(kj/kg),依据煤质资料qnet.ar=22652.8 kj/kg
q4——锅炉机械不完全燃烧损失(%),依据3-1锅炉设计时q3 和q4的推荐值表,取值q4=10%
gm的计算:
计算吨汽耗煤量q=0.17t/t
额定蒸发量为70t/h的小时煤耗gm1
gm1=q×70=11.9t/h
额定蒸发量为90t/h的小时煤耗gm2:
gm2=q×90=15.3t/h
额定蒸发量为70t/h的小时灰渣量g1
g1=11.9×[17.52÷100+(22652.8×10)÷(33870×100)] (t/h)
=2.88 (t/h)
额定蒸发量为90t/h的小时灰渣量g2
g2=15.3×[17.52÷100+(22652.8×10)÷(33870×100)] (t/h)
=3.70 (t/h)
除尘器的灰与锅炉排渣分别计算,渣量为最大值时,对应的灰渣比例为1:9;灰量最大值时,取灰渣比例为30:70。
依据3-2灰渣密度表,渣密度ρz取值0.9t/m3 ,灰密度ρh取值0.8 t/m3
额定蒸发量为70t/h的小时渣量g1z:
g1z=g1÷ρz×0.9=2.88 (m3/h)
额定蒸发量为70t/h的小时灰量g1h
g1h= g1÷ρh×0.3=1.08 (m3/h)
额定蒸发量为90t/h的小时渣量g2z
g2z= g2÷ρz×0.9=3.7 (m3/h)
额定蒸发量为160t/h的小时灰量gh
gh= g2÷ρh×0.3=2.47 (m3/h)
额定蒸发量为70t/h的36小时渣量g11z
g11z=36×g1z=103.68 m3
额定蒸发量为70t/h的36小时灰量g11h
g11h=36×g1h=38.88 m3
额定蒸发量为90t/h的36小时渣量g22z
g22z=36×g2z=133.2 m3
额定蒸发量为160t/h的36小时灰量ghh
ghh=36×gh=88.92 m3
结论:对于进场煤的运输方式为火车,额定蒸发量为160吨/小时的锅炉房的
煤场面积储煤量以15天计,则其面积为7656平方米。输煤皮带带宽为500mm,同样满足160吨/小时额定蒸发量的生产需要。灰渣量依据煤质资料,按照公式计算。其中灰渣分别计算时,灰渣比为经验取值,除尘器效率值取100%。
